Camera Interp location

아이템을 주울 때 최종 위치를 구현했다.

void AMyCharacter::SelectButtonPressed()
{
	if (TraceHitItem)
	{
		auto TraceHitWeapon = Cast<AWeapon>(TraceHitItem);
		TraceHitWeapon->StartItemCurve(this);
	}
}

아이템을 줍는 키를 누르면 StartItemCurve 함수를 호출한다.

void AWeapon::StartItemCurve(AMyCharacter* Char)
{
	/* Store a handle to the Charater*/
	Character = Char;
	ItemInterpStartLocation = GetActorLocation();
	bInterping = true;
	SetItemState(EItemState::EIS_EquipInterping);

	GetWorldTimerManager().SetTimer(
		ItemInterpTimer,
		this,
		&AWeapon::FinishInterping,
		ZCurveTime);

	// Get initial Yaw of the Camera
	const double CameraRotationYaw{ Character->GetFollowCamera()->GetComponentRotation().Yaw };
	// Get initial Yaw of the Item
	const double ItemRotationYaw{ GetActorRotation().Yaw };
	// Initial Yaw offset between Camera and Item
	InterpInitialYawOffset = ItemRotationYaw - CameraRotationYaw;
}

StartItemCurve 함수는 아이템의 위치와 회전 차이를 가져오고 타이머를 동작시킨다.

void AWeapon::ItemInterp(float DeltaTime)
{
	if (!bInterping)
		return;

bInterping 변수가 false이면 tick에서 돌아가는 ItemInterp함수가 호출되지 않는다.

	case EItemState::EIS_EquipInterping:
		PickupWidget->SetVisibility(false);
		ItemMesh->SetSimulatePhysics(false);
		ItemMesh->SetEnableGravity(false);
		ItemMesh->SetVisibility(true);
		ItemMesh->SetCollisionResponseToAllChannels(ECollisionResponse::ECR_Ignore);
		ItemMesh->SetCollisionEnabled(ECollisionEnabled::NoCollision);
		// Set AreaSphere properties
		AreaSphere->SetCollisionResponseToAllChannels(ECollisionResponse::ECR_Ignore);
		AreaSphere->SetCollisionEnabled(ECollisionEnabled::NoCollision);
		// Set CollisionBox properties
		CollisionBox->SetCollisionResponseToAllChannels(ECollisionResponse::ECR_Ignore);
		CollisionBox->SetCollisionEnabled(ECollisionEnabled::NoCollision);
		break;

중력의 영향을 받지 않도록 물리 상태를 설정했다.

	// Get initial Yaw of the Camera
	const double CameraRotationYaw{ Character->GetFollowCamera()->GetComponentRotation().Yaw };
	// Get initial Yaw of the Item
	const double ItemRotationYaw{ GetActorRotation().Yaw };
	// Initial Yaw offset between Camera and Item
	InterpInitialYawOffset = ItemRotationYaw - CameraRotationYaw;

카메라 정면을 바라보도록 회전량을 보간하기 위해 회전차이를 구했다.



Tick에서 동작하는 ItemInterp함수

void AWeapon::ItemInterp(float DeltaTime)
{
	if (!bInterping)
		return;

	if (Character && ItemZCurve)
	{
		ZCurve와 타이머를 동기화 시켜 Z값 이동이 Curve와 비례하도록한다.
		const float ElapsedTime = GetWorldTimerManager().GetTimerElapsed(ItemInterpTimer);

		const float CurveValue = ItemZCurve->GetFloatValue(ElapsedTime);
		아이템 시작 위치
		FVector ItemLocation = ItemInterpStartLocation;
		케릭터의 손 위치
		const FVector HandInterpLocation{ Character->GetHandInterpLocation() };

        아이템과 케릭터의 손 위치간의 편차
		const FVector ItemToHand{ FVector(0.f, 0.f, (HandInterpLocation - ItemLocation).Z) };
		편차를 크기로 바꾼다.
		const float DeltaZ = ItemToHand.Size();

        현재 아이템의 위치
		const FVector CurrentLocation{ GetActorLocation() };
        현재 위치와 손 위치의 X, Y 값을 보간한다.
		const float InterpXValue = FMath::FInterpTo(
			CurrentLocation.X,
			HandInterpLocation.X,
			DeltaTime,
			1.f);

		const float InterpYValue = FMath::FInterpTo(
			CurrentLocation.Y,
			HandInterpLocation.Y,
			DeltaTime,
			1.f);

		변경 할 아이템 위치로 Set
		ItemLocation.X = InterpXValue;
		ItemLocation.Y = InterpYValue;

		if (GEngine)
			GEngine->AddOnScreenDebugMessage(-1, 15.0f, FColor::Yellow, FString::Printf(TEXT("%f %f"), ItemLocation.X, ItemLocation.Y));

        Curve값과 아이템과 손위치간의 편차를 곱해 Z값이 Curve의 값대로 상승, 하강 하도록한다.
		ItemLocation.Z += CurveValue * DeltaZ;

        아이템의 위치를 세팅한다.
		SetActorLocation(ItemLocation, true, nullptr, ETeleportType::TeleportPhysics);

		카메라의 Z축 회전량을 가져오고, 카메라의 정면을 바라 보도록 편차를 더 해준다.
		const FRotator CameraRotation{ Character->GetFollowCamera()->GetComponentRotation() };

		FRotator ItemRotation{ 0.f, CameraRotation.Yaw + InterpInitialYawOffset, 0.f };
		SetActorRotation(ItemRotation, ETeleportType::TeleportPhysics);

        아이템 크기 커브
		if (ItemScaleCurve)
		{
            타이머와 커브를 동기화 시켜 스케일을 세팅한다.
			const float ScaleCurveValue = ItemScaleCurve->GetFloatValue(ElapsedTime);
			SetActorScale3D(FVector(ScaleCurveValue, ScaleCurveValue, ScaleCurveValue));
		}
	}
}

타이머 동작이 완료되면 호출되는 FinishInterping함수

void AWeapon::FinishInterping()
{
	Tick에서 ItemInterp 함수가 호출되지 않도록한다.
	bInterping = false;

    케릭터가 아이템을 집도록한다.
	if (Character)
	{
		Character->GetPickupItem(this);
	}
	아이템 스케일을 1로 마춘다.
	SetActorScale3D(FVector(1.f));
}

아이템의 최종 위치는 아래와 같이 구현했다.

아이템의 최종위치

FVector AMyCharacter::GetCameraInterpLocation()
{
	const FVector CameraWorldLocation{ FollowCamera->GetComponentLocation() };
	const FVector CameraForward{ FollowCamera->GetForwardVector() };
	// Desired = CameraWorldLocation + Forward * A + Up * B
	return CameraWorldLocation + CameraForward * CameraInterpDistance + FVector(0.f, 0.f, CameraInterpElevation);
}

CameraWorldLocation + Forward * A + Up * B (A는 카메라의 정면으로부터 떨어진 거리, B는 위로부터 떨어진 거리)

FVector AMyCharacter::GetHandInterpLocation()
{
	const USkeletalMeshSocket* HandSocket = GetMesh()->GetSocketByName(FName("hand_rSocket"));
	if (HandSocket)
	{
		FQuat fquad;

		FTransform transfrom = HandSocket->GetSocketTransform(GetMesh());
		const FVector HandWorldLocation{ transfrom.GetLocation()};
		const FVector HandForward{ transfrom.TransformRotation(fquad).Vector().ForwardVector};
		const FVector HandUp{ transfrom.TransformRotation(fquad).Vector().UpVector };
		// Desired = CameraWorldLocation + Forward * A + Up * B
		return HandWorldLocation + HandForward * HandInterpDistance + HandUp * FVector(0.f, 0.f, HandInterpElevation);
	}
	return FVector();
}

나는 손으로 아이템이 부착 되는 효과를 내려고 코드를 수정했다. 손의 행렬을 읽어와서 포어드, 업 벡터를 구했다.



언리얼 에디터

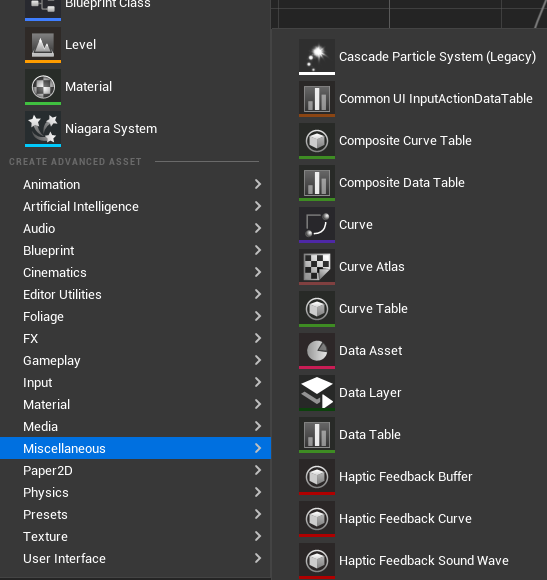

Z Curve를 만들었다.



Z Curve 에디터

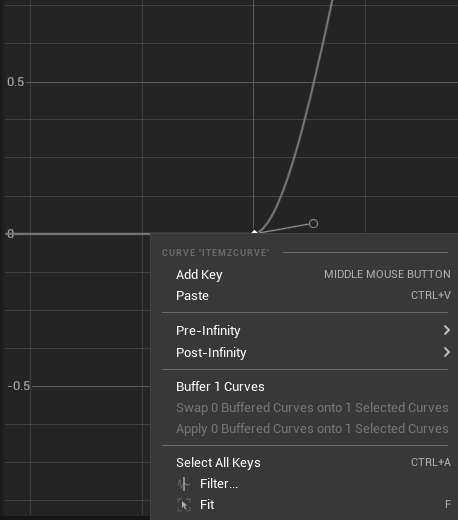

AddKey를 추가해 Z Cruve의 (t, y)위치를 수정 할 수 있다.

Z Curve 에디터

좌측 상단의 Zoom To Fit 기능을 사용해서 Key를 누른 후 버튼을 누르면 Key에 맞는 해상도로 변경이된다.

전체 Key를 드래그 후 Zoom To Fit 버튼을 누르면 전체 키에 맞는 해상도로 변경된다.



Z Curve 에디터

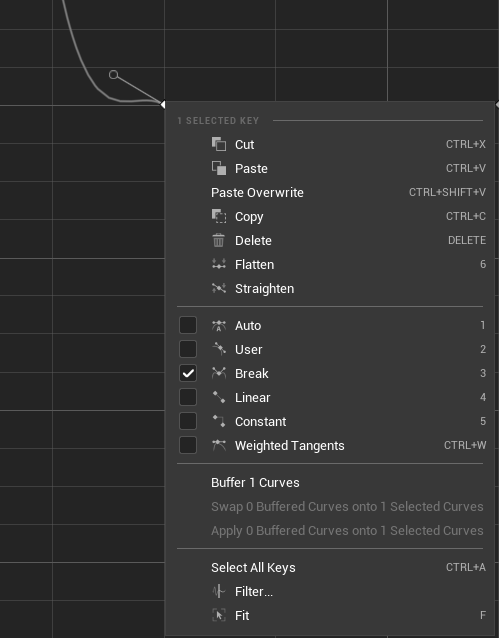

Key를 선택하면 기울기를 조절할 수 있는 막대선이 나오는데, Break를 선택하면 왼쪽과 오른쪽 막대를 각각 조절 할 수 있다.
